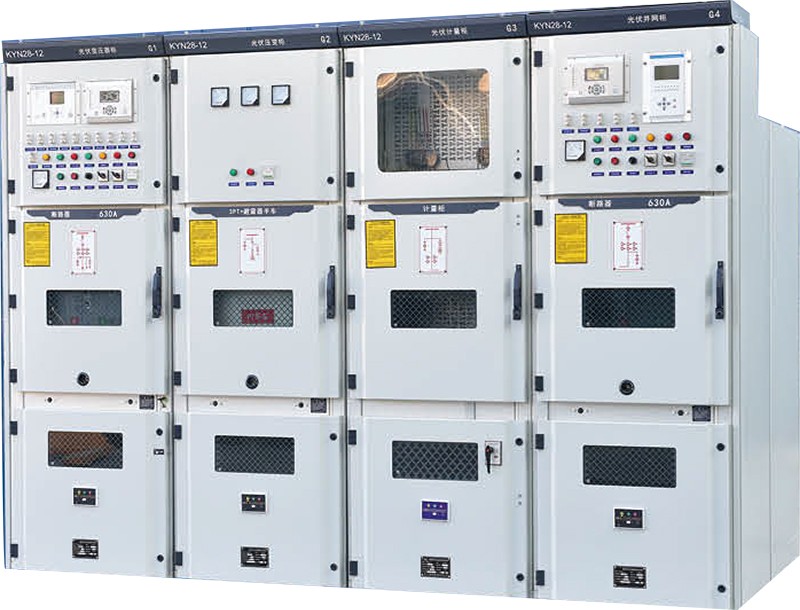

KYN28A-12高壓開關柜

KYN28A-12 高壓開關柜適用于三相交流50Hz、7.2~12kV單母線及單母線分段電力系統，具有“五防”功能。開關柜的可移開部分可配置真空斷路器和真空接觸器等元器件。

1.2 標準和規范

KYN28-12開關柜滿足IEC298，GB3906，DL404等標準。

開關柜外殼的防護等級為IP4X，當斷路器室門打開、手車移開時，防護等級為IP2X。

在系統的安裝和運行期間，要遵守所有相關的IEC規范及國家或地方相關的安全導則

KYN28-12開關柜正常工作條件如下：

室內環境溫度：

高溫度                       +40°C

日平均值不大于                 +35°C

低溫度                       -15°C

室內環境濕度：

日平均相對濕度                 95%及以下

月平均相對濕度                 90%及以下

安裝場所的海拔高度             1000m及以下

地震烈度                       不超過8度

沒有火災、爆炸危險，沒有嚴重污穢及化學腐蝕的場所。

1.3.2特殊工作條件

對特殊工作條件，必須向制造廠咨詢。制造廠與用戶應就特殊工作條件取得一致意見。

l 已考慮安裝場所的海拔高于1000m時，空氣介質強度的降低對絕緣水平的影響。

l 若環境溫度超出極限值，在母線和分支母線的設計上加以補償或限制載流量。在柜內安裝通風裝置將有利于開關柜的散熱。

產品特點：

●產品外殼為鋼板不銹鋼焊接成型，穩定可靠；

●表面經高壓靜電粉末靜電噴塑處理；

●模塊化結構設計，正壓腔和控制腔可采用上下組合、左右組合、前后組合等方式，也可分離安裝；

●自帶氣體調壓過濾裝置，用戶只需引入潔凈氣源即可；

●設有火花和顆粒擋板的正壓柜，正壓腔出氣可就地排放，安全可靠；

●人性化的人機界面，液晶文字顯示，集多項功能與一身，減少控制系統面板按鈕、指示燈；
